# Comment installer une traversée de mur pour extracteur ?

Installer une traversée de mur pour un extracteur d'air est une étape cruciale pour assurer une ventilation efficace et conforme aux normes en vigueur. Cette opération, bien que technique, peut être réalisée avec succès en suivant une méthodologie précise et en utilisant les outils appropriés. Ce guide détaillé vous accompagnera à travers les différentes étapes de l'installation, en mettant l'accent sur les aspects réglementaires, les précautions à prendre et les meilleures pratiques pour garantir une installation sûre et durable.

Une traversée de mur pour extracteur est un conduit qui permet l'évacuation de l'air vicié d'une pièce vers l'extérieur. Elle est essentielle pour maintenir une qualité de l'air optimale, notamment dans les pièces humides comme les salles de bains, les cuisines ou les buanderies. Le kit de traversée de mur est compatible avec tous les aérateurs d'un diamètre de 100 mm et peut être installé par l'intérieur du logement, simplifiant ainsi le processus d'installation.

# Préparation avant l’installation

Avant de se lancer dans le perçage du mur pour intégrer un boîtier d’encastrement, il est essentiel de bien préparer l’emplacement et de choisir les outils adéquats. Cette préparation permet de minimiser les erreurs et d’assurer un résultat précis, conforme aux normes électriques en vigueur.

La préparation est une étape essentielle avant de réaliser une traversée de mur pour un extracteur d’air. Une planification minutieuse et des vérifications préalables garantissent une installation efficace, conforme aux normes et durable dans le temps. Voici les aspects à prendre en compte pour une préparation réussie.

Analyse des besoins et choix de l’emplacement

Avant toute chose, identifiez précisément la pièce nécessitant une ventilation et déterminez la meilleure position pour l’extracteur et la traversée de mur. L’emplacement idéal doit permettre une évacuation directe de l’air vicié vers l’extérieur, tout en minimisant les obstacles tels que les armatures murales, les câbles ou les conduits existants. Par exemple, dans une salle de bain, l’extracteur est généralement placé au-dessus de la douche ou de la baignoire pour optimiser l’évacuation de l’humidité.

Assurez-vous également que le mur choisi est compatible avec la réalisation d’une traversée : un mur porteur ou très épais nécessitera des outils adaptés, comme une scie-cloche de grande capacité ou une carotteuse.

Vérification des réglementations et normes

La réalisation d’une traversée de mur doit respecter les normes locales, notamment la norme NF DTU 24.1, qui encadre les travaux liés aux conduits et traversées. Bien que cette norme concerne principalement les cheminées, elle donne des indications précieuses sur la sécurité, l’isolation et l’étanchéité des traversées. De plus, vérifiez la réglementation relative aux extracteurs, qui impose souvent des distances minimales entre la sortie d’air et les ouvertures (fenêtres, portes) pour éviter le retour d’air vicié dans l’habitat.

Sélection des outils et matériaux

Une préparation réussie repose sur le choix des bons outils et matériaux. Voici les indispensables pour une installation de qualité :

• Kit de traversée de mur : choisissez un modèle compatible avec le diamètre de votre extracteur (généralement 100 ou 125 mm). Les kits incluent souvent une grille extérieure pour protéger la sortie d’air.
• Perceuse avec scie-cloche ou carotteuse : adaptée au matériau du mur (brique, béton, placoplâtre, etc.), elle doit permettre une découpe précise et propre.
• Mètre ruban, crayon et niveau à bulle : pour des mesures exactes et un tracé aligné.
• Mastic d’étanchéité : pour garantir une isolation thermique et empêcher toute infiltration d’eau ou d’air.
• Vis, chevilles et attaches : pour fixer solidement l’extracteur et la grille extérieure.

Vérification de la zone de travail
Avant de percer, inspectez la zone à l’aide d’un détecteur de matériaux pour localiser les câbles électriques, les conduites d’eau ou de gaz. Cela permet d’éviter d’endommager des éléments critiques du bâtiment pendant les travaux. Cette vérification est particulièrement importante dans les rénovations où les plans d’installation peuvent être incomplets ou anciens.

Préparation de l’espace de travail
Protégez les surfaces environnantes avec des bâches ou des cartons pour éviter que la poussière et les débris générés lors du perçage ne salissent ou n’endommagent l’espace. Si vous travaillez à l’intérieur, veillez à bien aérer la pièce pendant et après les travaux pour évacuer les particules fines. Pensez également à porter des équipements de protection individuelle (lunettes, gants, masque anti-poussière) pour assurer votre sécurité.
En prenant ces précautions et en vous assurant d’avoir tous les outils nécessaires à portée de main, vous garantissez une installation efficace et sans surprise. Une bonne préparation est le secret d’un travail propre, sécurisé et durable.

Étapes d'installation
Installer une traversée de mur pour un extracteur d'air nécessite une approche méthodique et l'utilisation d'outils adaptés pour garantir une installation efficace et conforme aux normes.

1. Marquage de l'emplacement : à l'aide d'un mètre ruban et d'un niveau à bulle, identifiez et marquez l'emplacement précis où le conduit traversera le mur. Assurez-vous que cet emplacement permet une évacuation directe vers l'extérieur sans obstacles.

2. Perçage du mur

Choix du foret : pour percer le béton armé ou d'autres matériaux résistants, utilisez un marteau-perforateur équipé du foret béton Maxter4 de TIVOLY. Ce foret, doté d'une queue SDS Max, est conçu pour les perçages profonds et de gros diamètres, offrant une évacuation optimale des poussières grâce à son profil de goujures à grand volume.

Réalisation du perçage : En positionnant le foret perpendiculairement au mur, commencez le perçage en appliquant une pression constante. Le design à quatre taillants du Maxter4 assure une progression rapide et réduit les risques de coincement, même dans le béton armé.

3. Installation de la traversée de mur

Insertion du conduit : introduisez le conduit de traversée dans le trou percé, en veillant à ce qu'il soit bien aligné et qu'il dépasse légèrement à l'extérieur pour permettre la fixation de la grille.

Étanchéité : appliquez un mastic d'étanchéité autour du conduit, à l'intérieur et à l'extérieur, pour prévenir toute infiltration d'eau ou d'air indésirable.

4. Fixation de l'extracteur et de la grille extérieure

À l'intérieur : fixez l'extracteur au mur en suivant les instructions du fabricant, en utilisant des vis et chevilles adaptées au type de mur.

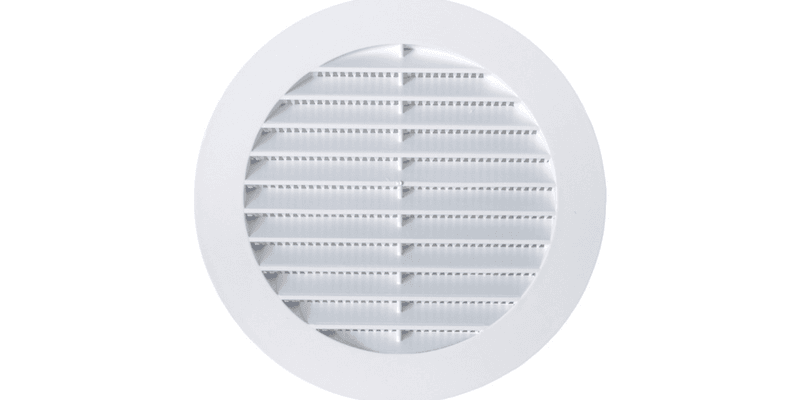

À l'extérieur : installez la grille de protection sur le conduit, en vous assurant qu'elle est solidement fixée et qu'elle empêche l'entrée de débris ou d'insectes.

5. Connexions électriques : connectez l'extracteur au circuit électrique en respectant les normes de sécurité en vigueur. Il est recommandé de faire appel à un électricien qualifié pour cette étape afin de garantir une installation conforme et sécurisée.

Considérations supplémentaires

Pour garantir une installation réussie et durable d’une traversée de mur pour extracteur d’air, il est essentiel de prêter attention à certains éléments souvent négligés, mais cruciaux. Ces considérations touchent à l’isolation, à l’étanchéité ainsi qu’à l’entretien régulier du système.

1. Isolation et étanchéité : des priorités incontournables

Lors de l’installation d’une traversée de mur, une bonne isolation et une étanchéité irréprochable sont fondamentales. Ces éléments garantissent non seulement le bon fonctionnement de l’extracteur, mais également la préservation de l’efficacité énergétique de votre logement. En effet, un conduit mal isolé ou mal scellé peut entraîner des pertes thermiques importantes, des infiltrations d’eau, ou même des courants d’air indésirables.

• Mastic d’étanchéité et bandes isolantes : L’utilisation d’un mastic adapté autour du conduit, à l’intérieur et à l’extérieur, est indispensable pour empêcher l’humidité de pénétrer dans les murs. Pour renforcer cette isolation, des bandes spécifiques ou des joints en silicone peuvent être appliqués pour combler les espaces résiduels entre le conduit et le mur.
• Matériaux isolants : Si la traversée de mur est réalisée dans une paroi exposée à des variations climatiques importantes, envisagez d’entourer le conduit avec un matériau isolant. Cela protège non seulement contre le froid ou la chaleur extérieure, mais réduit également la propagation des bruits générés par l’extracteur, améliorant ainsi le confort acoustique à l’intérieur de la maison.

Une isolation et une étanchéité bien pensées permettent de prolonger la durée de vie de votre installation tout en évitant des réparations coûteuses à moyen terme.

2. Entretien régulier pour une performance optimale

Un entretien régulier de l’ensemble du système de ventilation, y compris la traversée de mur, est crucial pour garantir son bon fonctionnement à long terme. L’accumulation de poussière, de débris ou d’humidité peut réduire l’efficacité de l’extracteur et, dans certains cas, compromettre la qualité de l’air dans la pièce.

• Nettoyage des filtres et de l’extracteur : L’extracteur doit être nettoyé périodiquement, en particulier ses filtres, pour éviter qu’ils ne soient obstrués. Cela garantit un flux d’air constant et empêche une surchauffe du moteur, prolongeant ainsi sa durée de vie.
• Inspection de la grille extérieure : Vérifiez régulièrement la grille extérieure pour vous assurer qu’elle n’est pas bouchée par des feuilles, des insectes ou d’autres débris. Une grille obstruée peut réduire considérablement l’efficacité de l’évacuation d’air et provoquer des refoulements à l’intérieur.
• Vérification de l’étanchéité : Avec le temps, les matériaux d’étanchéité, comme le mastic ou les joints, peuvent se détériorer en raison des conditions climatiques ou des mouvements de la structure. Inspectez-les périodiquement et remplacez-les si nécessaire pour éviter toute infiltration.

Un entretien rigoureux et planifié permet non seulement de maximiser les performances de votre système, mais aussi de prévenir des problèmes potentiellement coûteux à résoudre.
